Impianti, attrezzature e flussi di lavoro del processo produttivo dell’industria grafica e audiovisiva

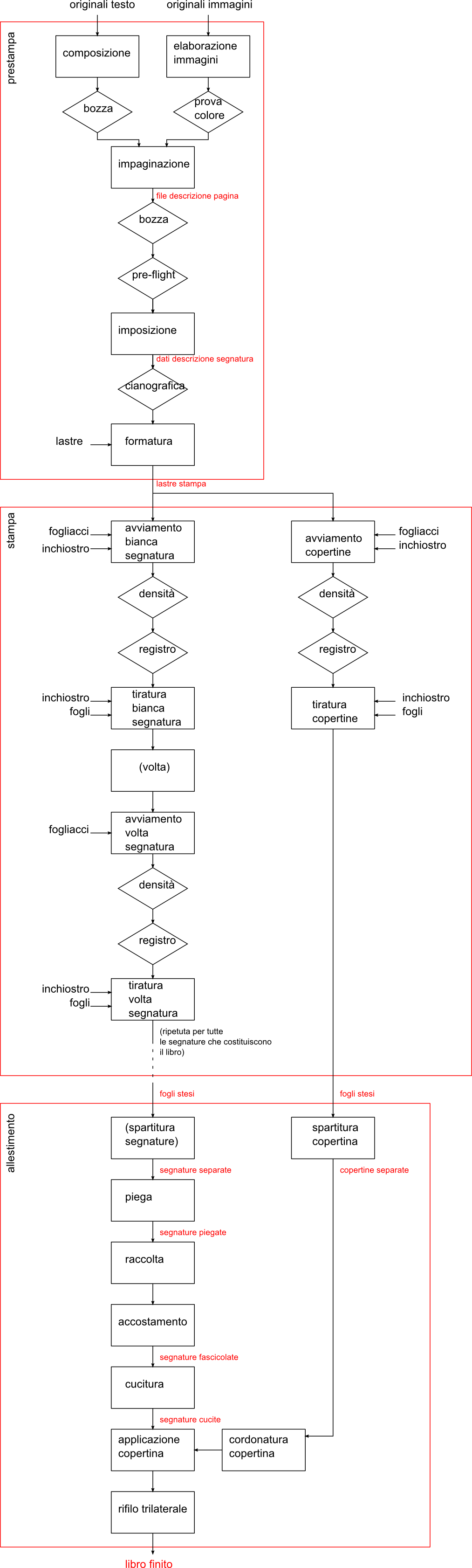

Esempio di flusso di lavoro di stampa in lito-offset a foglio di un libro allestito in brossura

Descrizione del flusso di lavoro, e delle attrezzature

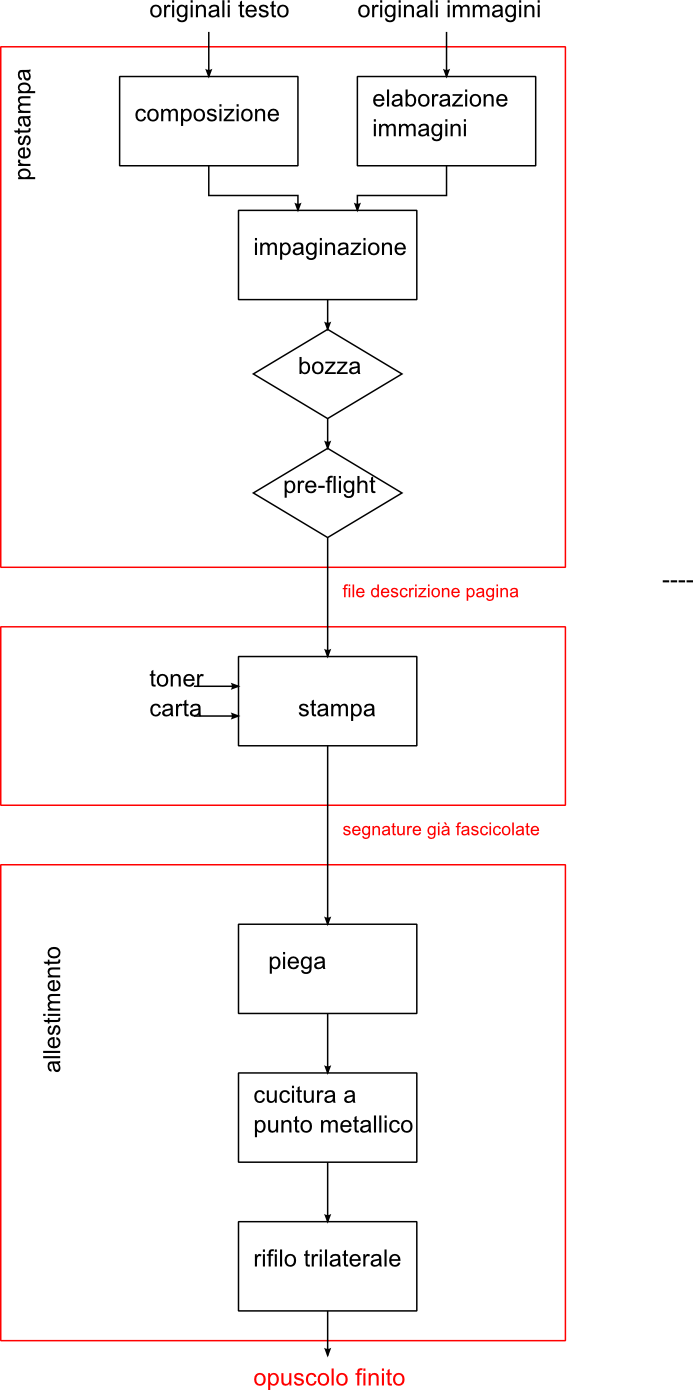

Esempio di flusso di lavoro di stampa digitale di un opuscolo allestito a punto metallico

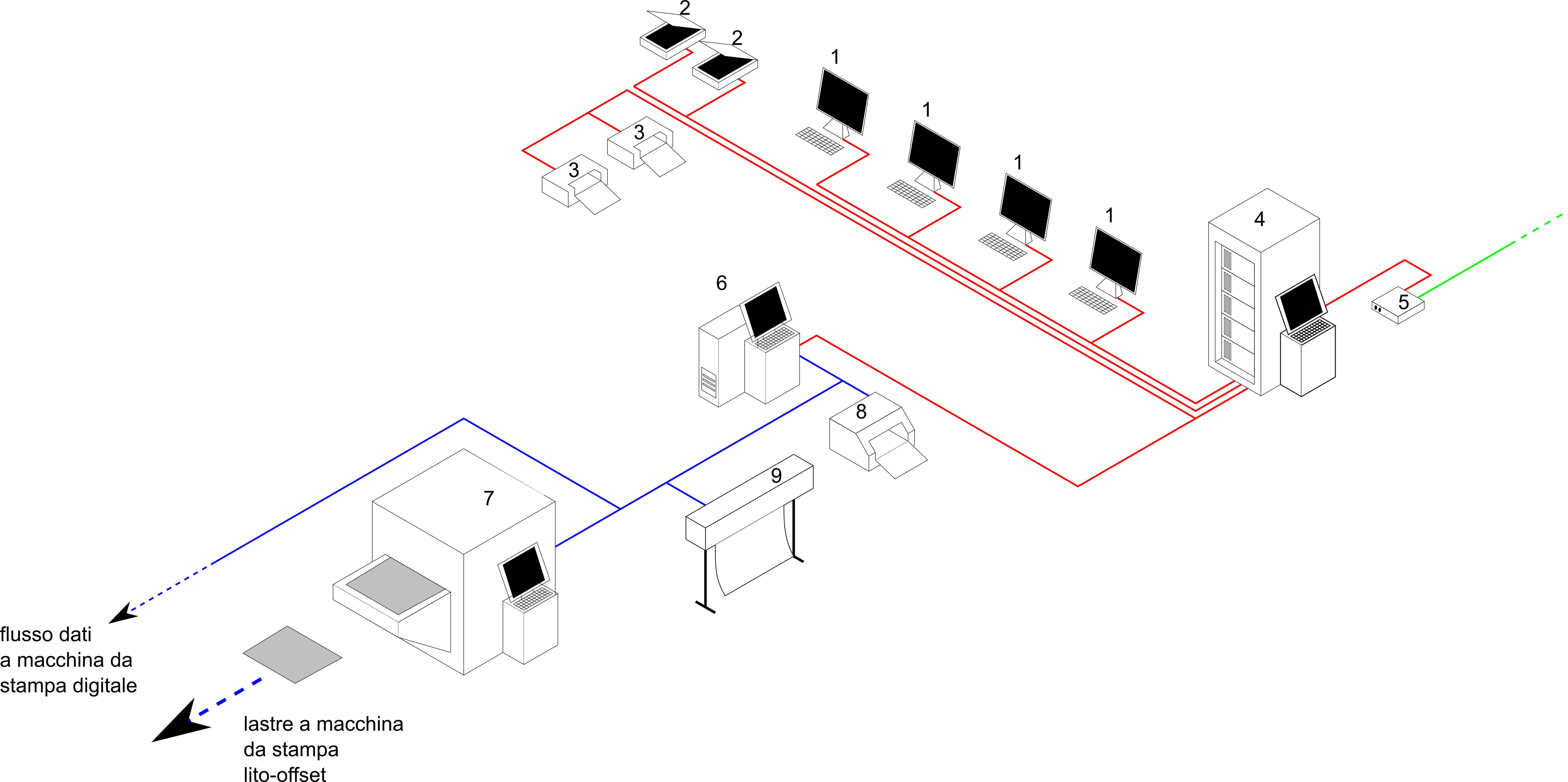

Elementi in un reparto di prestampa

1. Stazioni di lavoro: computer sui quali sono installati i necessari applicativi per fotoritocco, grafica vettoriale composizione/impaginazione, acquisizioni immagini, etc.
2. Stampanti per bozze: normali stampanti a colori
3. Scanner: dispositivi per l'acquisizione immagini,
4. Server: computer (o insieme di computer) centrale alla rete interna che ha la funzione di gestire i dati di tutta la rete. Mette in comunicazione i client: le stazioni di lavoro, i dispositivi di input e di output. Mette in comunicazione la rete interna con quella esterna (web) attraverso il router. Gestisce i backup di dati.
5. Router: dispositivo che mette in comunicazione la rete interna con l'esterna (web)
6. RIP (Rasted Image Processor): computer dedicato alla gestione dei file di descrizione pagina e alla loro trasformazione in flussi di dati bitmpap che potranno essere gestiti dal CTP o da una macchina da stampa digitale. La generazione dei punti di retino, AM o FM avviene in-RIP, e spesso anche la fase di imposizione è svolta "in-rip". I dati bitmap generati dal RIP hanno la caratteristica di avere una risoluzione ben più alta dei file di immagini bitmap (almeno 6 ÷ 8 volte più alta) ma la profondità di colore è di un bit per colore. In pratica in CMYK, per ogni pagina vengono generate 4 bitmap (una per colore) a risoluzione di almeno 1800 ÷ 2400 DPI, o anche maggiore, ma che non contengono variazioni tonali (si veda la descrizione più avanti);

7. CTP (computer To Plate): fotounità che espone direttamente le lastre (forme per la stampa offset). Le lastre vengono esposte punto per punto mediante un laser che può essere a luce visibile o UV (lastre fotosensibili), oppure IR (lastre termosensibili). Le lastre possono essere positive (l'esposizione produce i contrografismi) o negative (l'esposizione produce i grafismi). Le lastre possono necessitare di sviluppo (in questo caso il CTP deve essere in linea con una sviluppatrice), oppure possono essere "processless" (senza sviluppo: l'asportazione dei contrografismi avviene dai rulli bagnatori della macchina da stampa). Ogni CTP richiede pertanto le sue specifiche lastre. Attualmente si stanno maggiormente affermando i CTP (e quindi le lastre) di tipo termico processless, ma si tratta di una tecnologia tutta in divenire.
8. Stampante per prove colore: stampante dedicata all'esposizione di prove colore certificate. La prova colore è realizzata secondo strette specifiche, su appositi supporti e deve avvicinarsi quanto più possibile, come risultato colorimetrico, alla stampa finale. Per questo motivo questa stampante è gestita come il CTP, dal RIP. La prova colore affinché sia utile come "guida" allo stampatore nell'avviamento e nella regolazione della macchina da stampa deve contenere delle scale di controllo colore, sulle quali effettuare le opportune misurazioni colorimetriche. La prova colore è una prova contrattuale che il cliente approva. A volte viene chiamata "stampante cromalin" dal nome che aveva il primo tipo di prova colore "moderna" (che permetteva di evitare di eseguire la costosa prova di stampa al tirabozze).
9. Plotter: è una stampante di grande formato la cui funzione è quella di ottenere un foglio delle stesse dimensioni dello stampato finale sul quale è stata effettuata l'imposizione. Serve come ultimo strumento di controllo per la corretta disposizione dei vari elementi sullo stampato, e come prova contrattuale che il cliente deve approvare. Spesso questo foglio viene chiamato cianografica, in quanto cianografica era il supporto che veniva impressionato e sviluppato con vapori di ammoniaca, dando un grafismo bluastro (ciano) che aveva la stessa funzione di controllo.
